Specifiche di elaborazione e precisione
Gamma di dimensioni di elaborazione
Lunghezza del foglio: 700–4000 mm
Larghezza del foglio: 520 mm, 480 mm (corrispondente a due coppie di specifiche del rollio)
Requisiti di precisione
Errore di distanza centrale: meno o uguale a ± 0,5 mm
Errore diagonale: meno o uguale a 2 mm
Tolleranza geometrica: il pezzo non avrà alcuna flessione ovvia dopo il rotolamento e deve essere raddrizzato da una macchina di raddrizzamento .
Capacità produttiva e configurazione di potenza
Efficienza della produzione
Velocità regolabile, con una capacità massima di 180 fogli/ora (quando la distanza centrale=2000 mm) .
Sistema di azionamento
Potenza del servomotore
7,5 kW
Rotolare l'unità
Motore servo CA, gamma di velocità 150–1500 rivoluzioni/minuto
Controllo del rotolo inferiore
Sollevamento o abbassamento del cilindro idraulico per l'unità idraulica .
Struttura e funzioni dell'attrezzatura

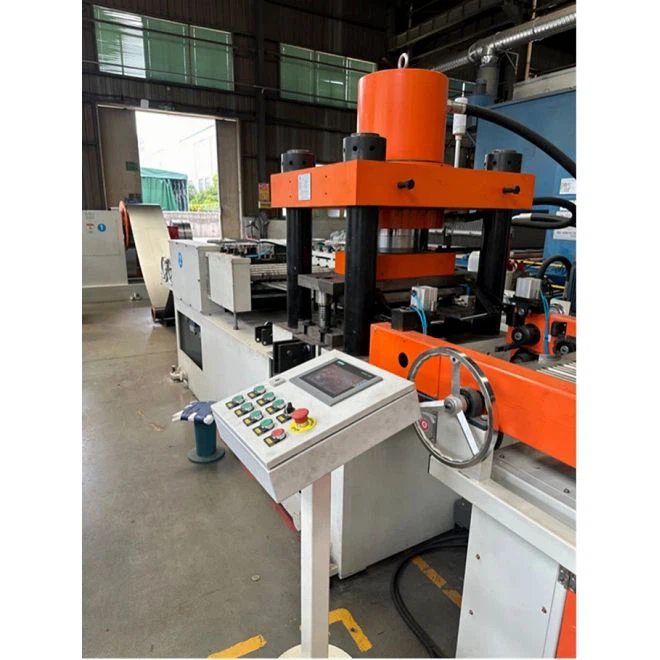

Struttura della macchina a rotolamento
Configurazione del rotolo: una coppia di rulli di alimentazione + due coppie di rotoli di rotolamento (specifiche da 520 mm e 480 mm, design staccabile per una facile sostituzione con altre specifiche) .
Dispositivo di ingresso: dotato di rulli e un dispositivo di posizionamento, con larghezza di posizionamento regolabile e simmetria a sinistra-destra per garantire un'alimentazione precisa .
Controllo automatizzato
Sistema di controllo: controller logico programmabile (PLC) + encoder
PLC Controlla le azioni dell'attrezzatura, le pressioni e le specifiche di elaborazione . (lunghezza del foglio, larghezza, quantità) vengono inserite tramite un touchscreen, supportando l'elaborazione sequenziale multi-specifica (commutazione automatica per elenco) .
Gli encoder controllano con precisione la lunghezza del processo di ciascuna parte del pezzo .
Processo di produzione automatica: parametri di input → produzione automatica → arresto automatico dopo aver raggiunto la quantità specificata, non richiedendo intervento manuale .
Gestione del materiale
Trattamento post-rotolamento: il pezzo viene prima raddrizzato da una macchina di raddrizzamento, quindi trasmesso da un trasportatore a una stampa e infine trasportato in un laminatore automatico .
Caratteristiche e vantaggi dell'attrezzatura
Flessibilità
Roll Design staccabile supporta il passaggio rapido tra la produzione di pinne di specifiche come 520 mm e 480 mm, adattandosi alle esigenze multi-vaiezze .
Alta precisione
La combinazione di servi motori e encoder garantisce l'accuratezza dimensionale critica (E . g ., distanza centrale, diagonale), requisiti di elaborazione di precisione di soddisfazione .
Alto livello di automazione
Il controllo PLC a processo completo supporta la produzione batch e l'elaborazione in coda multi-specifica, riducendo le operazioni manuali e miglioramento dell'efficienza di produzione .
Stabilità
L'integrazione di rotoli e servi motori a guida idraulica garantisce un funzionamento regolare e il pezzo affidabile che forma qualità .
