Posizionamento e funzioni dell'attrezzatura

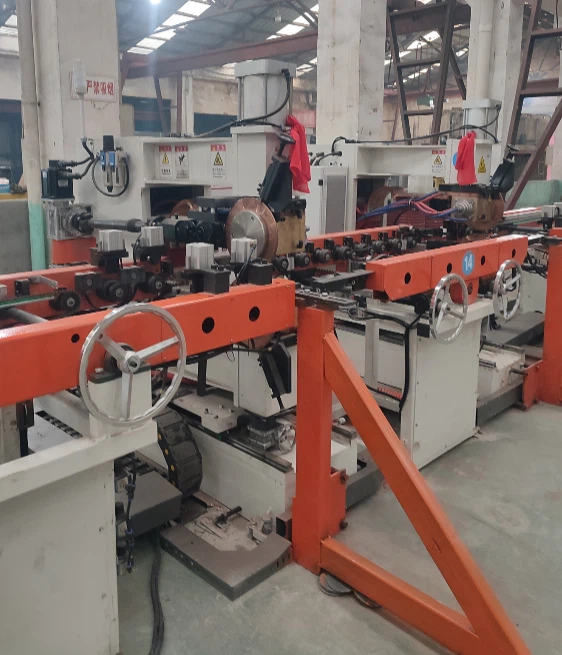

Questa apparecchiatura è una saldatura automatizzata di saldatura appositamente progettata per la saldatura continua dei bordi della fine del radiatore, sviluppata in base alla piattaforma tecnica della FBN -160 serie di frequenza di frequenza di conversione di saldatura di cucitura . è principalmente utilizzato per il sigillo di fine o per la connessione a base di termini ad alta lunghezza come pinne, e boxe di base . raggiunge un posizionamento e una saldatura precisi di pezzi in diverse posizioni o larghezze, particolarmente adatte per scenari in linee di produzione automatizzate che richiedono una regolazione flessibile delle traiettorie di saldatura .

Struttura centrale e caratteristiche tecniche

Sistema di base mobile orizzontale

Meccanismo di trasmissione

Combina guide lineari e viti a sfera, guidate da un servomotore per garantire un'elevata precisione di movimento orizzontale (errore di posizionamento inferiore o uguale a ± 0 . 1mm) e stabilità (velocità di marcia regolabile di 0–200 mm/s).

Controllo del collegamento

Durante la saldatura, la velocità di movimento orizzontale della base è abbinata al tempo in tempo reale con la velocità di rotazione della ruota di saldatura (velocità di saldatura) attraverso il sistema di controllo per ottenere un movimento sincrono durante la saldatura, evitando l'offset di saldatura o la sovrapposizione .

Sistema di saldatura (configurazione del saldatore di cucitura laterale di riferimento)

Ruota di saldatura e trasmissione

1. usa φ300 mm ruote di saldatura resistenti all'usura (materiale di rame cromo-zirconio) con supporto per la macinazione online (dotato di dispositivo di medicazione a ruota taglialette ad alta velocità) .
2.Upper and lower dual-drive structure, with the main drive being an AC servo motor with feedback to ensure constant welding speed (>=3m/min). Even after wheel wear, linear speed stability is maintained through speed compensation.

Conduzione e raffreddamento

1. La base conduttiva adotta una struttura immessa di petrolio in ottone con piastrelle d'argento, completamente lubrificata da olio di grafite di ricino internamente per ridurre la resistenza di contatto e adattarsi all'uscita ad alta corrente da 160kVA .

2. Il sistema di raffreddamento ad acqua ha una pressione maggiore o uguale a 0 . 3MPA e fluire maggiore o uguale a 40l/min, dissipando il calore per le ruote di saldatura e le basi conduttive attraverso una scatola di distribuzione dell'acqua in lega di alluminio.

Capacità di integrazione di automazione

L'attrezzatura può essere collegata al sistema di controllo della linea di produzione PLC . posizioni di saldatura, traiettorie di movimento e parametri di processo (come la corrente di saldatura e la velocità) sono preimpostati tramite un touchscreen, supportando operazioni indipendenti a stazione o in corso di trasporto a pieno titolo)

Parametri tecnici principali (combinazione di saldatore di cucitura laterale e caratteristiche di fine)

Articolo	Parametro	Descrizione
Capacità nominale	160kva	Potenza a macchina singola, adatta per la saldatura a piastre medio
Tensione/fase di ingresso	Trifase 380 V/50Hz	Alimentazione di livello industriale
Duty Cycle	50%	Sistema di servizio intermittente, adatto alla produzione batch
Velocità di saldatura	1-3 m/min	Velocità lineare del volante di saldatura, regolabile
Gamma di movimento orizzontale	0-500 mm (personalizzabile)	Scate massima di base, adattandosi a diverse larghezze del pezzo
Pressione pneumatica del sistema	0,5 MPA	Forza di pressione della ruota di saldatura (se dotata di un dispositivo pneumatico)
Pressione dell'elettrodo	Meno o uguale a 2500n	Forza di pressione applicata durante la saldatura (riferimento a attrezzature simili)

Vantaggi dell'attrezzatura

Posizionamento preciso e cambio di modello flessibile

Servo Motor + Trasmissione a vite a sfera raggiunge l'accuratezza del posizionamento, supportando una rapida commutazione dei requisiti di saldatura per diverse posizioni terminali e riducendo il tempo di debug manuale .

Adatta ai brami di lavoro a più specifiche (e . g ., saldatura finale finta con larghezze di 310-550 mm) attraverso la regolazione del programma senza sostituzione hardware .}}

Qualità di saldatura efficiente e stabile

Il processo di saldatura della cucitura continua forma saldature dense con una migliore tenuta della saldatura a punti .

Meccanismo di compensazione dell'usura della ruota automatica (rettifica del feedback del motore servo) garantisce l'uniformità della saldatura ed evita fluttuazioni di qualità causate dall'usura delle apparecchiature .

Bassa manutenzione e lunga durata

Base conduttiva immersa nell'olio e progettazione del dispositivo di medicazione delle ruote riducono l'usura dei componenti conduttivi, estendendo i cicli di manutenzione a oltre 500 ore .

Le guide lineari adottano un design auto-lubrificante, che richiede una semplice manutenzione giornaliera e adatto per 24- scenari di produzione continua di ore .
